Was ist eine Winkelspange?

Eine Winkelspange ist eine gebogene Führung aus hochwärmefestem Kunststoff, die das Heizrohr am Heizkreisverteiler und in engen Bogenführungen führt. Sie hält den Biegeradius in Form und schützt das Rohr vor Knicken.

Warum braucht das Heizrohr einen Biegeschutz am Verteiler?

In engen Bögen drückt sich das Rohr zusammen, und der Durchfluss sinkt. Der Biegeradius sollte mindestens das Fünffache des Rohrdurchmessers betragen – die Winkelspange hält genau diesen Radius dauerhaft, auch bei warmem Rohr.

Für welche Rohrdurchmesser gibt es Winkelspangen?

Unsere WSK- und WSKO-Varianten decken alle gängigen Rohrdurchmesser ab, vom Heizkreisrohr bis zum Verteilerrohr. Sie werden einfach über das gebogene Rohr geclipst – ganz ohne Werkzeug.

Zurück zur Übersicht

Sortiment · Winkelspangen

Winkelspangen für saubere Rohrführung am Heizkreisverteiler.

Winkelspangen führen Heizrohre sauber am Heizkreisverteiler und in jeder Bogenführung – hochwärmefestes Material hält den Biegeradius der Heizrohre 5 × D zuverlässig ein.

Material: Hochwärmefest, extrem stabilBiegeradius: 5 × D, sauber gehalten16 Größen

Datenblatt (PDF)

WSK 1618 – Winkelspange für Fußbodenheizung von Winkler Technik — [ 1618 ]WSK 1618

#	Modell	Rohr-Ø	Verpackung	Gewicht/Karton	Mittelbefestigung
01	WSK 812	8 – 10 mm	50 / Beutel · 500 / Karton	6,0 kg	—
02	WSKO 812	8 – 10 mm	10 / Beutel · 100 / Karton	1,6 kg	Ja
03	WSK 1017	10 – 14 mm	50 / Beutel · 500 / Karton	13,4 kg	—
04	WSKO 1017	10 – 14 mm	50 / Beutel · 400 / Karton	11,8 kg	Ja
05	WSK 1618	16 – 18 mm	50 / Beutel · 500 / Karton	17,9 kg	—
06	WSKO 1618	16 – 18 mm	50 / Beutel · 400 / Karton	15,8 kg	Ja
07	WSK 20	20 mm	50 / Karton	3,4 kg	—
08	WSKO 20	20 mm	50 / Karton	3,8 kg	Ja
09	WSK 23	23 mm	50 / Karton	3,3 kg	—
10	WSKO 23	23 mm	50 / Karton	3,7 kg	Ja
11	WSK 25	25 mm	50 / Karton	5,9 kg	—
12	WSKO 25	25 mm	50 / Karton	6,5 kg	Ja

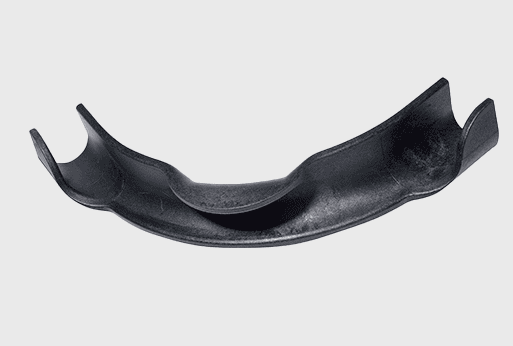

13	WSK 29	29 mm	50 / Karton	5,5 kg	—

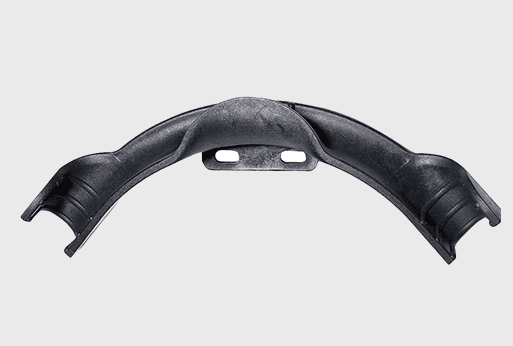

14	WSKO 29	29 mm	50 / Karton	5,6 kg	Ja
15	WSK 3235	32 – 35 mm	50 / Karton	9,5 kg	—

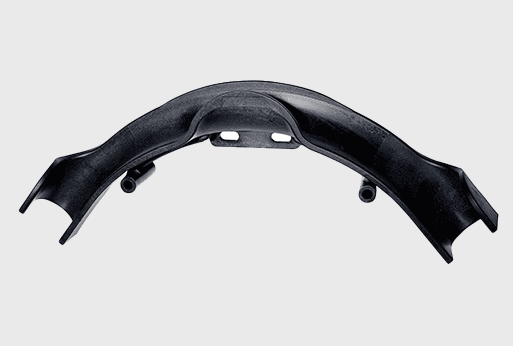

16	WSKO 3235	32 – 35 mm	50 / Karton	10,6 kg	Ja

Produktkatalog 2026

Alle Produkte auf einen Blick

Verlegeschienen, Tackersysteme, Clipse, Winkelspangen und mehr – mit allen Varianten, Maßen und technischen Details.

Katalog herunterladenPDF · 2,9 MB

Produktvideo

Winkelspangen in Aktion.

Persönliche Beratung

Unsicher, welche Größe passt?

16 GrößenBiegeradius 5 × D

Technisch beraten lassen

Technisches Fachwissen

Winkelspangen für saubere Rohrführung

Schutz für jeden Bogen

Am Heizkreisverteiler oder in jeder engen Bogenführung muss das Heizrohr seinen Biegeradius dauerhaft halten. Unsere Winkelspangen aus hochwärmefestem Kunststoff übernehmen genau diese Aufgabe – sie halten den Biegeradius zuverlässig in Form und schützen das Rohr vor Knicken.

Verfügbar in mehreren Größen für alle gängigen Rohrdurchmesser, in stabiler und gleichzeitig leichter Ausführung.

Einfach in der Anwendung

Die Winkelspange wird über das gebogene Rohr geclipst und sitzt sofort fest. Werkzeug ist nicht erforderlich, die Verlegung beschleunigt sich spürbar – besonders bei vielen Heizkreisen am Verteiler.

FAQ

Häufige Fragen

Was ist eine Winkelspange?: Eine Winkelspange ist eine gebogene Führung aus hochwärmefestem Kunststoff, die das Heizrohr am Heizkreisverteiler und in engen Bogenführungen führt. Sie hält den Biegeradius in Form und schützt das Rohr vor Knicken.
Warum braucht das Heizrohr einen Biegeschutz am Verteiler?: In engen Bögen drückt sich das Rohr zusammen, und der Durchfluss sinkt. Der Biegeradius sollte mindestens das Fünffache des Rohrdurchmessers betragen – die Winkelspange hält genau diesen Radius dauerhaft, auch bei warmem Rohr.
Für welche Rohrdurchmesser gibt es Winkelspangen?: Unsere WSK- und WSKO-Varianten decken alle gängigen Rohrdurchmesser ab, vom Heizkreisrohr bis zum Verteilerrohr. Sie werden einfach über das gebogene Rohr geclipst – ganz ohne Werkzeug.
